14 图腾机柜PF系列网络服务器机柜过线孔

14.1 前部上过线孔

机柜前框圈上框架梁左右各开有一个85*77.5mmmm的过线孔，可用于设备前部向上过线。

                            图24：机柜顶部过线孔位置示意图

14.2 前部下过线孔

机柜前框圈下框架梁左右各开有一个48.5*35mm的过线孔，可用于设备前部向下过线。

                           图25：机柜底部过线孔位置示意图

14.3 后部上过线孔

机柜后部上框架梁左右各有一个180*108mm的过线孔，可向上电源过线或数据过线；

14.4 后部下过线孔

机柜后部下框架梁左右各有一个85*77.5mm的过线孔，可向下电源过线或数据过线；

14.5 后部柜间过线孔

机柜前、后立柱侧面均布有多处85*76mm的过线孔，便于各并柜机柜之间相互过线；

14.6 中间顶部侧过线孔

机柜中间顶盖板左右两侧共开有4个273*64mm的过线孔，用于数据过线；

14.7 中间底部侧过线孔

机柜中间底板左右两侧共开有4个273*64mm的过线孔，用于数据过线；

14.8 前后过线孔

机柜前方孔条上均布有多处60*17.5mm的过线孔，便于机柜内设备前部向后部过线，线缆穿过孔盖达到封闭。

                      图26：机柜侧面示意图

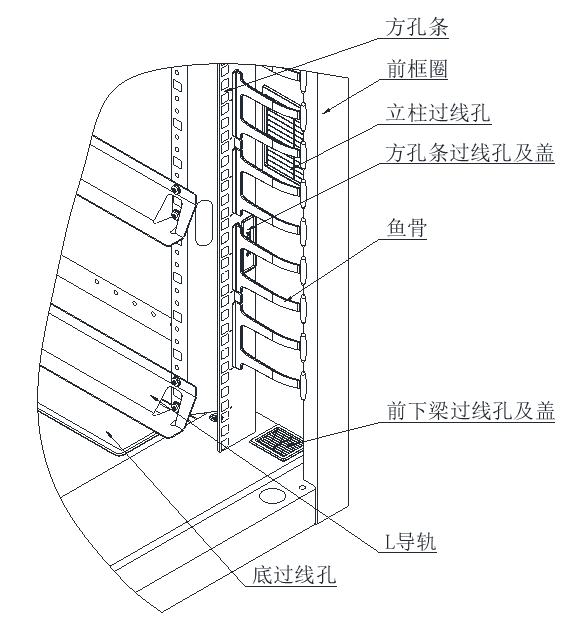

                图27：机柜内部过线孔位置示意图

14.9 布线作业

机柜侧门、前后门、顶盖板及底板均可拆卸，方便在机柜四周进行安装布线操作；
