图腾冷通道机柜系统技术规格书（十七）

第17项

一、产品名称：强弱电线槽

二、产品编码：9801KS5286X-600A 图腾PF机柜顶部强弱电线槽，600mm宽机柜使用，600mm为一个模块；

         9801KS5286X-800A 图腾PF机柜顶部强弱电线槽，800mm宽机柜使用，800mm为一个模块；

         9801KS5286X-1600A 图腾PF机柜顶部强弱电线槽，800mm宽机柜使用，1600mm为一个模块，配2台800宽机柜；

         9801KS5286X-1800A 图腾PF机柜顶部强弱电线槽，600mm宽机柜使用，1800mm为一个模块，配3台600宽机柜；

         备  注1：末位字母表示颜色，A为RAL9004SN,B为RAL7035SN,C为RAL9005SN,D为RAL9011SN,此表格中其他产品规则相同。

三、产品参数：1.线槽由纵梁、横梁组成；纵梁、横梁均为1.5mm冷轧钢板制作；

         2.线槽宽度约285mm,高度135mm；

四、使用说明：适配图腾PF系列机柜，根据编码选型，影响因素机柜宽度； 一般每台机柜配2列，强弱电各1列；

五、产品图片：

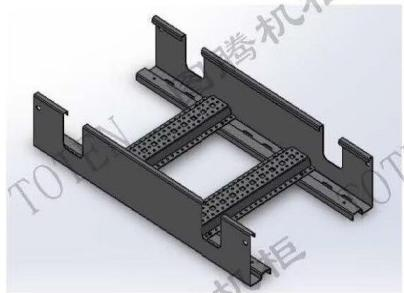

           单柜位600mm长线槽

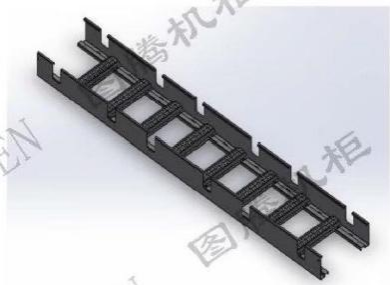

         三柜位1800mm长线槽

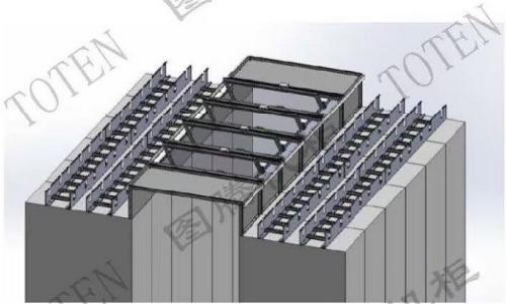

            机柜强弱电线槽各1列
